PRINCIPAIS TIPOS DE ROSCAS

As roscas são sulco em alto ou baixo relevo em parafusos, porcas ou outro material. Serve para definir o encaixamento perfeito dos dois materias através de movimento helicoidal.
Roscas paralelas: A única função das roscas paralelas é de fixar a conexão no pórtico. A vedação é realizada através de outros meios, como um o’ring. A única função da rosca neste caso é resistir à pressão. Vedação é feita neste ponto com o’ring.
Roscas cônicas: As roscas cônicas possuem duas funções: Para fixar a conexão e para a Vedação (mesmo com a ajuda de um selante, como por exemplo, fitas PTFE).


Principais tipos de roscas

São dois os tipos básicos utilizados: roscas polegadas e roscas métricas, e podemos classificá-las da seguinte forma:



















Identificações de especificações de roscas

Diâmetro real: é utilizado nas especificações de tubos, das roscas métricas e roscas Padrão Americano UNF/UNS. Diâmetro real é a própria medida (polegadas ou milímetros) encontrada quando fazemos a medição do diâmetro externo do tubo ou o de uma rosca já citada.
Exemplo:

Diâmetro nominal: é utilizado nas especificações de canos e das roscas Padrão Americano NPT, NPTF, NPSM e das roscas Padrão Inglês BSPP e BSPT. Essas roscas também são conhecidas, em linguagem popular, como roscas de bitola cano.
Exemplo:


Passo ou número de fios por polegada: são os elementos fundamentais na identificação de uma rosca. O passo, aplicado somente nas roscas métricas, é a distância entre um filete e o outro. O número de fios por polegada, aplicado nas roscas Padrões Americano e Inglês, pela sua própria descrição, define-se no número de filetes de rosca contidos em uma polegada de comprimento da mesma.
Exemplos:


Nas roscas métricas o passo é a distância entre um filete e outro.


Nas roscas em polegada o passo é determinado pelo número de filetes existentes em uma polegada. Exemplo a rosca acima tem (8) oito filetes por polegada.



Exemplos de identificações de especificações de roscas

NPT/NPTF - National Pipe Thread (Fine), rosca tipo cano, padrão americano
Exemplo: 1/4-18 NPTF
1/4 = Tamanho nominal
18 = Passo (filetes por polegada)
NPT ou NPTF especificamente solicitada, NPT/NPTF em que não há necessidade de escolha específica entre uma e outra.

UN/UNF - Rosca unificada, rosca paralela, padrão americano (SAE)
Exemplo: 9/16-18 UNF
9/16 = Tamanho real em polegada
18 = Passo (filetes por polegada)
UN ou UNF em que não há necessidade de escolha específica entre uma e outra. UNF é usualmente aplicada para roscas com passo abaixo de 12 FPP.

BSPT - British Standard Pipe Taper, rosca tipo cano, padrão inglês
Exemplo: 3/8-19 BSPT
3/8 = Tamanho nominal
19 = Passo (filetes por polegada)
BSPT = Rosca tipo cônica
Também pode ser encontrada no formato R3/8.

BSPP - British Standard Pipe Parallel
Exemplo: 3/4-14 BSPP
3/4 = Tamanho nominal
14 = Passo (filetes por polegada)
BSPP = Rosca tipo paralela
Também pode ser encontrada no formato G3/4.

Métrica paralela
Exemplo: M22X1.5
M = Significa métrica
22 = Tamanho da rosca real em mm
1.5 = passo (distância entre os filetes em mm)

Métrica cônica
Exemplo: M10X1 keg
M = Significa métrica
10 = Tamanho da rosca real em mm
1 = passo (distância entre os filetes em mm)
keg é uma abreviação de uma palavra, em alemão, que significa cônica.

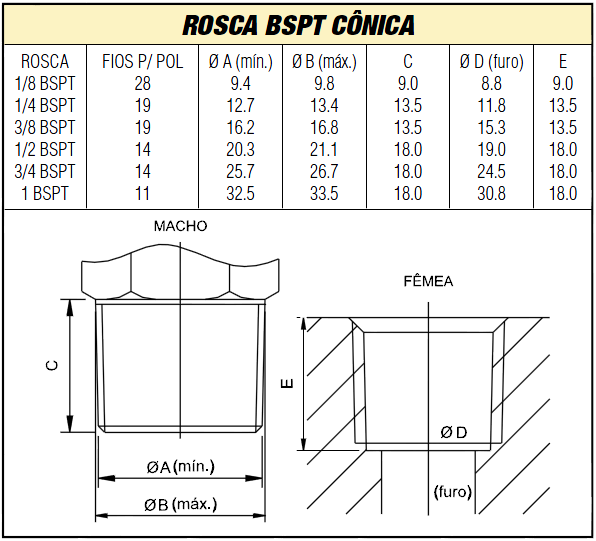

Tabelas para identificação de roscas
